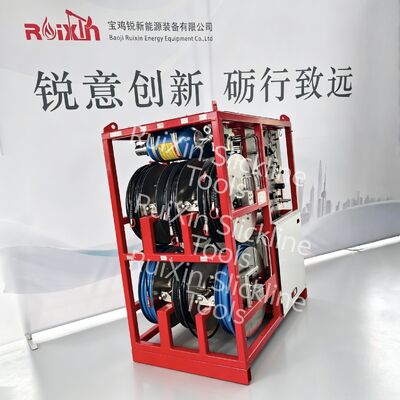

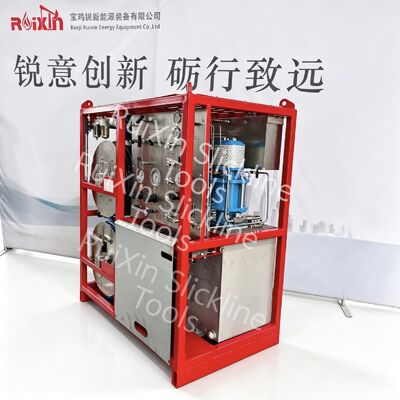

Slickline PCE Hydraulische controle vetinjectiepompsysteem 5000PSI ~ 15000PSI API Draadlijnapparatuur

Slickline PCE Hydraulisch Smeerinjectiepomp Systeem 5000PSI ~ 15000PSI API Wireline Apparatuur

I. Overzicht

De smeerinjectiesectie is ontworpen om een druk- en retour systeem te bieden voor de smeerinjectiepijp en de smeerinjectie afdichtkop. Wanneer de draad of kabel in bedrijf is, komt de hogedruk smeerolie uit de smeerinjectiepomp in het onderste deel van de stroombegrenzingspijp en stroomt omhoog, om uiteindelijk uit de bovenste uitlaat van de stroompijp te worden afgevoerd. Dit creëert een hoge drukwaarde binnen de stroombegrenzingspijp, waardoor het doel van het smeren van de kabel (of draad) en het afdichten van de boorputdruk wordt bereikt.

De hydraulische sectie bestaat voornamelijk uit oliepomp, accumulatoren, richtingskleppen, veiligheidskleppen en andere ondersteunende apparatuur, waardoor een snelle en veilige schakelinrichting voor de blowout preventer, blowout control box, bovenste catcher, onderste catcher, anti-drop apparaat, etc. mogelijk is. Alle bewerkingen zijn geïntegreerd op het bedieningspaneel, wat de bediening vergemakkelijkt.

II. Belangrijkste Technische Parameters

1. Specificatie en Model: YK-70/21-Y;

2. Nominale Uitgangsdruk: 70 MPa;

3. Aandrijfluchtdruk: 0,7 - 1 MPa;

4. Hydraulische Uitgang: 21 MPa;

III. Structurele Kenmerken

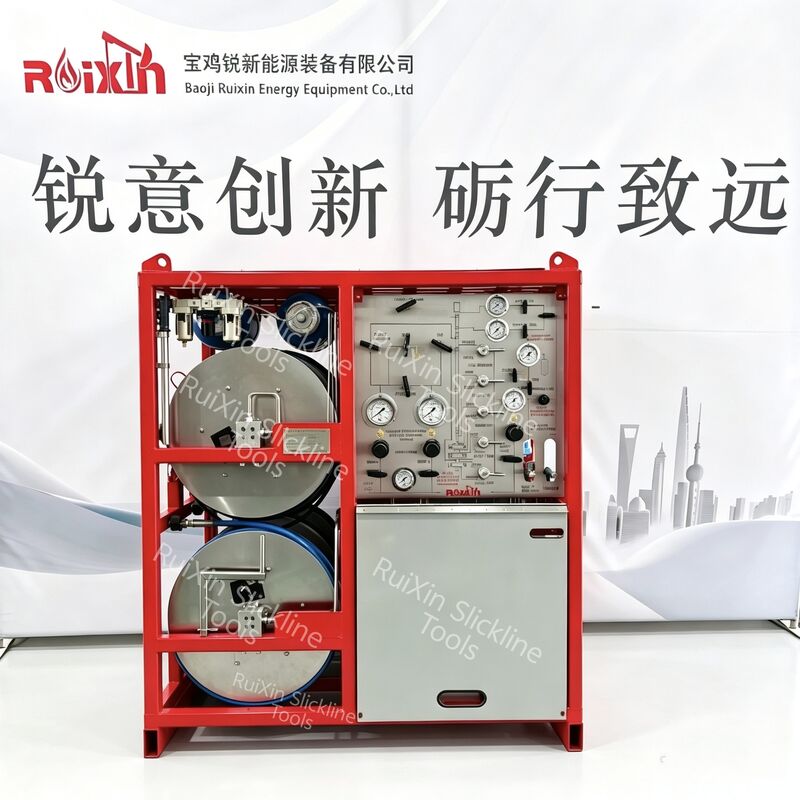

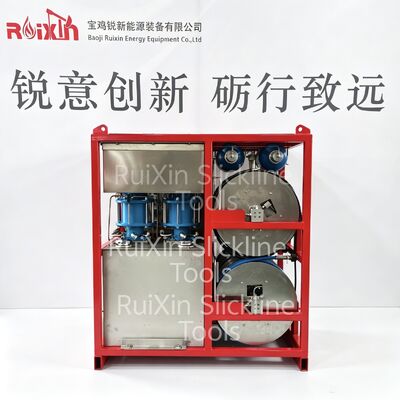

1. De hydraulische injectiepomp is verdeeld in drie hoofdsystemen: de inlaatassemblage, het injectiesysteem en het hydraulische controlesysteem, die allemaal op hetzelfde frame zijn geïnstalleerd;

2. De inlaatassemblage bestaat voornamelijk uit de hoofdventiel van de luchtbron, leidingen, drukregelaars, etc.;

3. Het injectiesysteem bestaat voornamelijk uit de injectiepomp, hogedruk naaldklep, injectietrommel, BOP trommel, injectieslang, afvoertrommel en leidingassemblage, etc.;

4. Het hydraulische controlesysteem bestaat voornamelijk uit de hydraulische aandrijfpomp, accumulator, regelkleppen, hydraulische slangen, trommels en leidingassemblage, etc.

5. Zowel het smeerinjectiesysteem als het hydraulische systeem zijn uitgerust met hun eigen olie (vet) opslagtanks (opslagboxen kunnen optioneel worden geleverd).

6. De smeerinjectiepomp en de hydraulische aandrijfpomp worden pneumatisch aangedreven voor vet/zuigkracht.

7. Het smeerinjectiesysteem en het hydraulische controlesysteem kunnen onafhankelijk of gelijktijdig werken.

Elke maat kan worden aangepast aan de eisen van de klant

Aandacht

Onderhoud en service

1. Voeg regelmatig smeerolie toe aan de olie mistmakers in het inlaatsysteem. Het wordt aanbevolen om N32 (20#) olie in de winter en N46 (30#) olie in de zomer te gebruiken;
2. Voer regelmatig leidingafdichtingstests uit.
