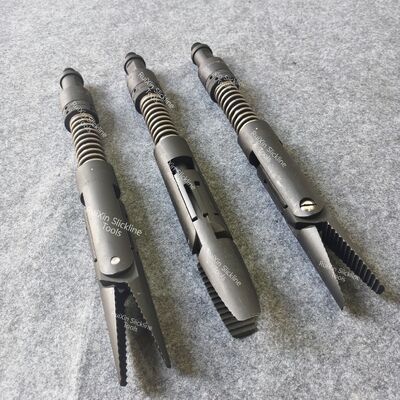

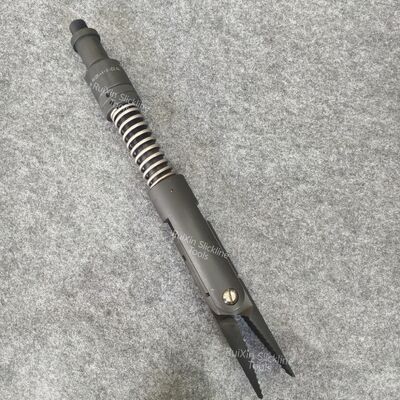

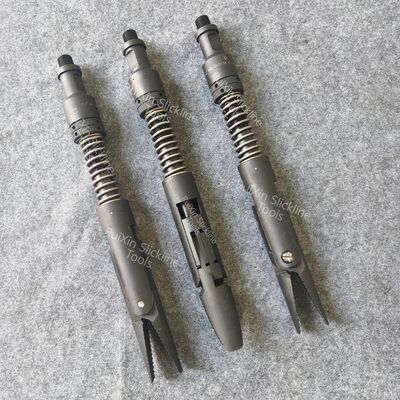

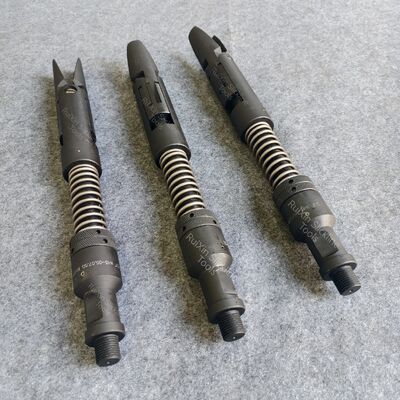

Draadloos 2.3 inch Alligator Grab Slickline Tools API Spec

Wireline 2.3Inch Alligator Grab  Slickline Tools API Spec

Introductie

        Alligator grabs zijn geschikt voor gebruik bij draadoperaties. Ze kunnen worden gebruikt om niet-standaard, vreemde voorwerpen, speciale items of gereedschappen zonder visnek te klemmen.een soort operationeel gereedschap.Bijvoorbeeld, vierkante, ronde, een soort trekbeker die niet kan worden gebruikt met sterke magnetische gereedschappen of standaard werp- en schepgereedschappen

structurele kenmerken

   De alligator grab  bestaat voornamelijk uit de visnek, de spindel, de stelschroef, de veer, de mantel, de aspen, de klauwen, de cilindrische pen en de borgpen, enz.
Wanneer de mantel omhoog en omlaag wordt bewogen, kunnen de klauwen die erop zijn gemonteerd langs de cilindrische pen op de spindel glijden en rond de aspen roteren, waardoor de openings- en sluitacties worden voltooid; de borgpen (of pen) houdt de klauwen in de open positie door de spindel en de mantel te verbinden; door de stelschroef af te stellen en de veer samen te drukken, kunnen verschillende niveaus van klemkracht worden verkregen. Wanneer de snijborgpen (of de lospen van het gewicht van de gereedschapsketen wordt neergelaten) naar beneden wordt geschud, beweegt de mantel naar beneden onder invloed van de veer, waardoor de klauwen snel sluiten en het vreemde voorwerp in de put klemmen.

gebruik

1. Bevestig de alligatorgrabaan de basis gereedschapsketen;
2. Draai de stelschroef los;
3. Plaats de borgpen (of gebruik een dunne ijzeren staaf om deze vanaf het grote uiteinde van de pen in het mantelgat te duwen om deze vast te zetten);
4. Stel de stelselschroef af en druk de veer samen tot de juiste positie;
Opmerking: De samendrukking van de veer moet groter zijn dan de verwachte neerwaartse beweging van de mantel; anders kunnen de klauwen de vastgelopen vis niet stevig grijpen.
5. Laat het gereedschap zakken; na het bereiken van de positie, voer een neerwaartse impact uit om de borgpen te snijden (of laat het gewicht van de gereedschapsketen zakken om de pen los te maken);
6. Til het gereedschap omhoog; als het gereedschap weerstand ondervindt, voer dan een opwaartse impact uit om het naar het oppervlak te tillen.
Opmerking: Bij het monteren en laten zakken van het gereedschap, als de alligator clip in de open positie staat, mag geen enkel deel van het lichaam van de operator zich onder de veer bevinden om te voorkomen dat de alligator clip per ongeluk de borgpen snijdt (of de pen loslaat) en letsel veroorzaakt.

Elke maat kan worden aangepast aan de eisen van de klant.

Onderhoud en zorg:

Verwijder na gebruik onmiddellijk olievlekken, vuil en zanddeeltjes om obstructie van de gereedschapsbeweging te voorkomen.
