Wireline Slickline Universele Hydraulische Spooler  Besturings  Apparatuur

Wireline Slickline Universele Hydraulische Spooler  Besturing  Apparatuur

Inleiding

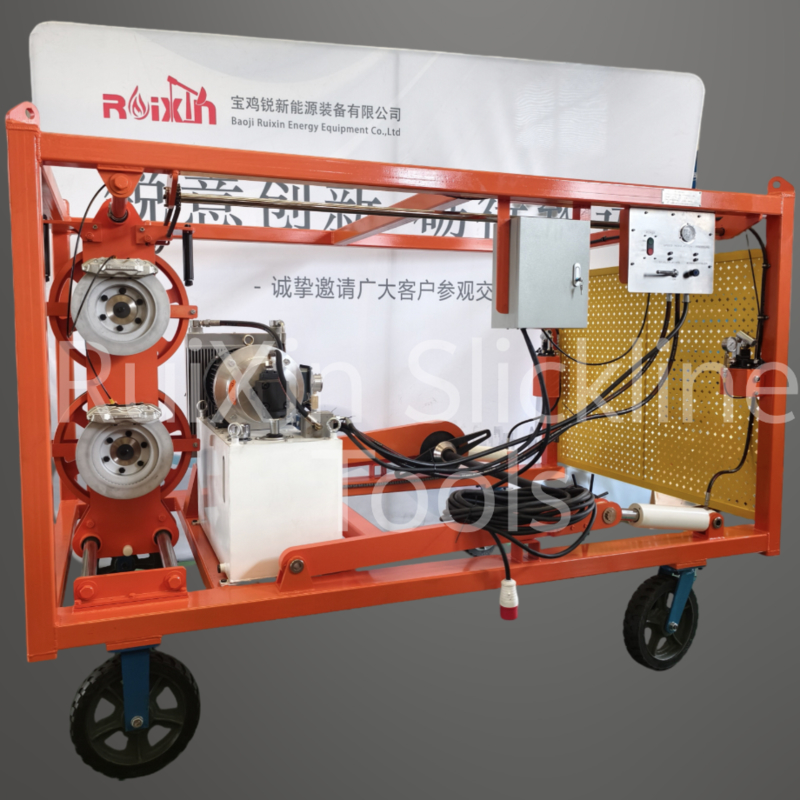

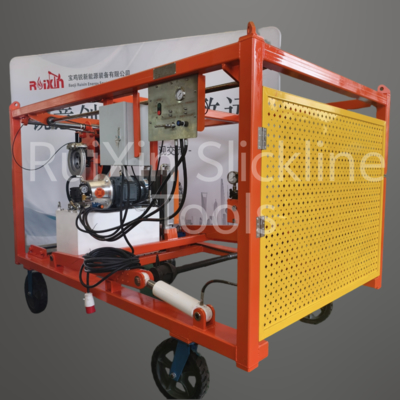

De hydraulische spooler is zo dat het hydraulische systeem de hydraulische motor aandrijft. De hydraulische motor brengt de kracht via de ketting over op de klauw. De klauw drijft de rol aan om te draaien, en de kabel (of draad) wordt met een uniforme snelheid om de rol gewikkeld. Deze apparatuur is gemaakt van een stalen frameconstructie met behulp van een centraal bedieningspaneel, en heeft tegelijkertijd de kenmerken van hoge sterkte en eenvoudige bediening. Installeer banden. Het kan gemakkelijk over de grond rijden en remmen.

Specificatie

Deze apparatuur bestaat voornamelijk uit een frame, een hydraulisch systeem, een hydraulische motor, een kabelgeleidingswiel, een bedieningspaneel, een transmissieas, een schijfrem en andere belangrijke componenten.

Afmetingen                    2035×2035×2658 (mm)

Totaal gewicht       2216kg

Geschikt voor elk type kabel tussen 0,092" en 5/16" diameter.

Max. Spooler Trommel Diameter: φ1700mm.

Van toepassing voor Spooler Trommel Breedte ≤1200mm.

Maximale kabelspanning tussen de verzendtrommel en het spansysteem (kaapstander): 200Ibs.

Hydraulische transmissie Pomp / Motor Stalen wiel 500mm (20in dia)；

6 actieve groeven op het bovenste wiel en 5 actieve groeven op het onderste wiel

Maximale kabelspanning tussen de kaapstander en de wireline-eenheid: 3000Ibs.

Externe elektrische voeding 380v-440v /50-60Hz 3-fase stroomingang.

De apparatuur kan worden aangepast aan de eisen van de klant.

Opmerking:

Standaardconfiguratie kan werken bij -10°C tot +50°C. Vorkhefgat.

Bevestigingspunt geïntegreerd in het frame.

Vervaardigd in stalen frameconstructie.

Open einde ontwerp om alle standaard trommels gemakkelijk te installeren of te verwijderen met behulp van handmatige hydraulische zuigers.

Vast spansysteem (kaapstander) steunarm.
